沈阳3D打印薄壁空隙问题全解析：成因、解决与专业服务方案

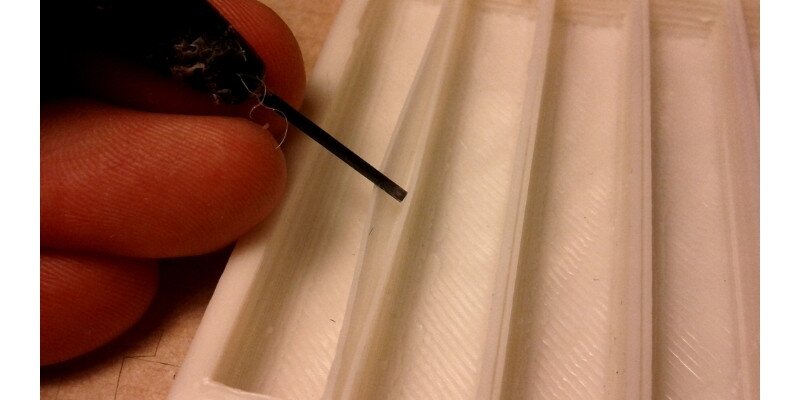

在3D打印过程中，薄壁结构内的微小空隙是许多设计师和工程师经常遇到的棘手问题。这些空隙不仅影响零件的外观质量，更严重的是会显著降低产品的力学性能和密封性。对于要求严苛的应用场景，如流体管道、轻量化结构件或精密医疗器械，这些看似微小的缺陷可能导致整个零件报废。
作为专业的沈阳3D打印工厂——麦客信息将系统解析薄壁空隙问题的成因，并提供从设计优化到打印参数调整的全方位解决方案。
一、薄壁空隙问题的成因分析
1、材料流动性与收缩特性
不同3D打印材料在熔融、沉积和冷却过程中表现出不同的物理行为。光敏树脂在光固化过程中的体积收缩可达5%-8%，而热塑性材料如ABS、尼龙的收缩率则因结晶度不同而差异显著。当壁厚较薄时，收缩应力集中，容易在层间形成微观空隙。
2、切片算法与路径规划
切片软件的路径生成算法对薄壁区域的处理尤为关键。默认的填充模式可能无法有效识别薄壁特征，导致：
l 轮廓偏移量计算偏差，内外壁无法有效熔合
l 填充线间距过大，形成“V”形空隙
l 起止点衔接不连续，产生微裂纹
3、层间结合与热历史效应
薄壁结构散热快，相邻打印层的温度梯度较大，这会影响层间分子链的相互扩散与缠结。当层间结合不充分时，微观尺度上的空隙便随之形成，严重时甚至引发分层开裂。
4、打印方向与应力分布
打印方向决定了薄壁承受拉伸或弯曲载荷时的薄弱面。不当的打印方向会放大空隙对整体强度的削弱作用，导致零件在受力时从空隙处先行破坏。
二、薄壁空隙问题的系统化解决方案
1、设计层面的优化策略
壁厚冗余设计：
建议将最小壁厚控制在喷头直径的3倍以上（FDM技术）
对于SLA/DLP光固化技术，壁厚不宜低于1.2mm
在应力集中区域适当增加圆角过渡，减少尖锐转角
自适应壁厚设计：
根据零件不同区域的受力需求，采用渐变壁厚设计。关键承载区域增加壁厚冗余，非受力区域可保持薄壁以减轻重量。
增设加强筋与支撑结构：
在薄壁区域合理布置加强筋，不仅提高结构刚度，还能改善打印过程中的热传导均匀性，减少因散热不均引起的收缩空隙。
2、切片参数精细调校
轮廓/填充重叠率优化：
增加轮廓与填充之间的重叠量（通常设为10%-20%），确保内外壁与填充料充分熔合，避免出现分层或间隙。
薄壁检测与特殊路径：
使用具备薄壁检测功能的切片软件（如Simplify3D、Cura的部分版本），对薄壁区域自动采用单线填充或同心填充策略，减少路径中断和起止点。
层高与线宽匹配：
在薄壁打印中，建议层高不超过喷头直径的50%，线宽略大于喷头直径（约110%-120%），以获得更密实的材料堆积。
3、打印工艺参数调整
温度控制策略：
适当提高打印温度（建议提高5-10℃），改善熔体流动性，使材料更充分地填充薄壁区域
提高热床温度，降低零件整体收缩率，减少收缩应力引起的空隙
冷却控制：
降低风扇冷却速度或延迟冷却开启层数，减缓薄壁区域的快速冷却
对于高温工程塑料，建议在恒温箱内打印，减少环境温度波动
打印速度优化：
薄壁区域适当降低打印速度（建议降至常规速度的60%-70%），给予材料更充分的时间进行层间融合。
4、后处理补救措施
对于已打印完成的零件，可采用以下方法修复表面及内部微观空隙：
真空浸渗处理：将零件置于真空环境中，使低粘度树脂渗入空隙并固化
热等静压处理：在高温高压下使材料发生蠕变流动，弥合内部空隙
表面涂层封闭：在薄壁表面涂覆环氧树脂或聚氨酯涂层，起到密封和补强作用
三、为何选择我们的3D打印服务？
1、专业的工艺评估与设计优化
我们为每位客户提供DFM（面向制造的设计）分析，在打印前即可识别薄壁等风险区域，并给出针对性的修改建议。我们的工程师团队拥有10年以上行业经验，累计处理各类复杂薄壁结构案例超过5000件。
2、工业级设备与精细参数控制
我们配备的工业级3D打印设备支持层厚精度达10μm、温度控制精度±1℃的关键工艺参数闭环控制。针对不同材料和壁厚，我们建立了专属的工艺参数数据库，确保每一件薄壁零件的打印质量稳定可控。
3、多材料适配能力
我们支持超过30种工程级3D打印材料，包括：
高韧性类ABS树脂
耐高温聚碳酸酯（PC）
医用级生物相容性树脂
高填充复合材料（碳纤维/玻璃纤维增强）
不同材料在薄壁打印中的表现各异，我们能够根据您的具体应用需求，推荐最适合的材料与工艺组合。
4、完善的质量检测体系
我们配备工业CT检测设备，可无损检测薄壁内部的微观空隙分布，确保出货零件满足您的质量要求。对于有密封性或力学性能严格要求的零件，我们提供完整的检测报告。
让专业的人做专业的事
薄壁空隙问题看似复杂，但只要掌握了正确的设计原则和工艺调控方法，完全可以有效控制甚至消除。作为一家深耕沈阳3D打印领域多年的专业服务商，我们不仅提供高质量的打印成品，也愿意为客户分享技术知识，帮助客户产品开发之路更加顺畅。
如果您有薄壁零件需要打印？或在设计中遇到了其他3D打印难题？欢迎联系我们：18042677785（贾经理），我们将用专业的技术为您的项目保驾护航。
更多3D打印知识及应用，请点击：https://www.sy3d.cn/news/查看
